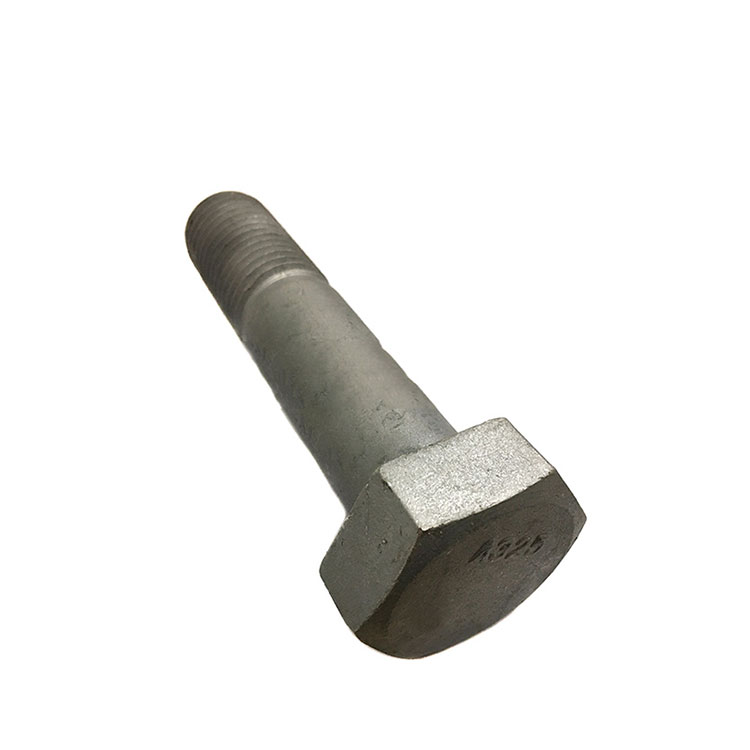

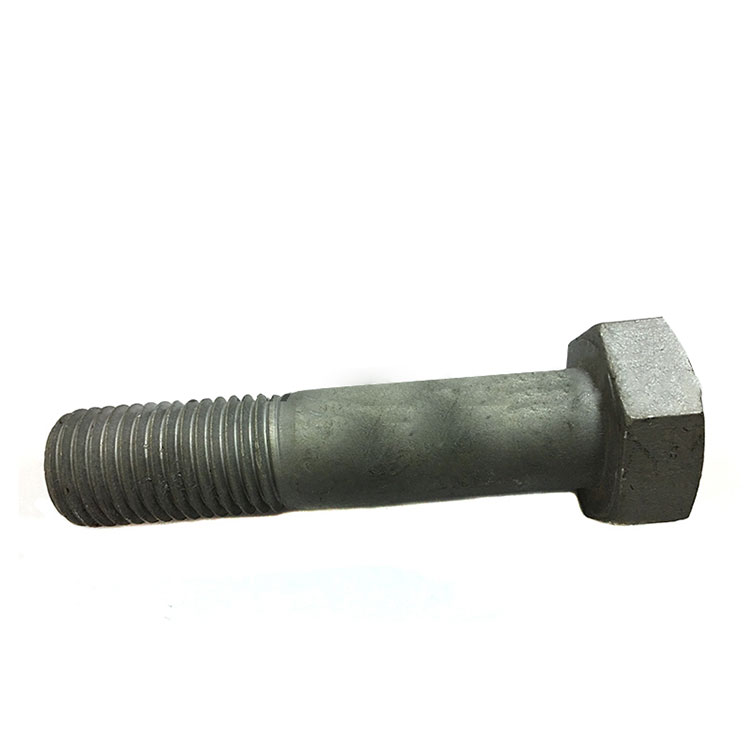

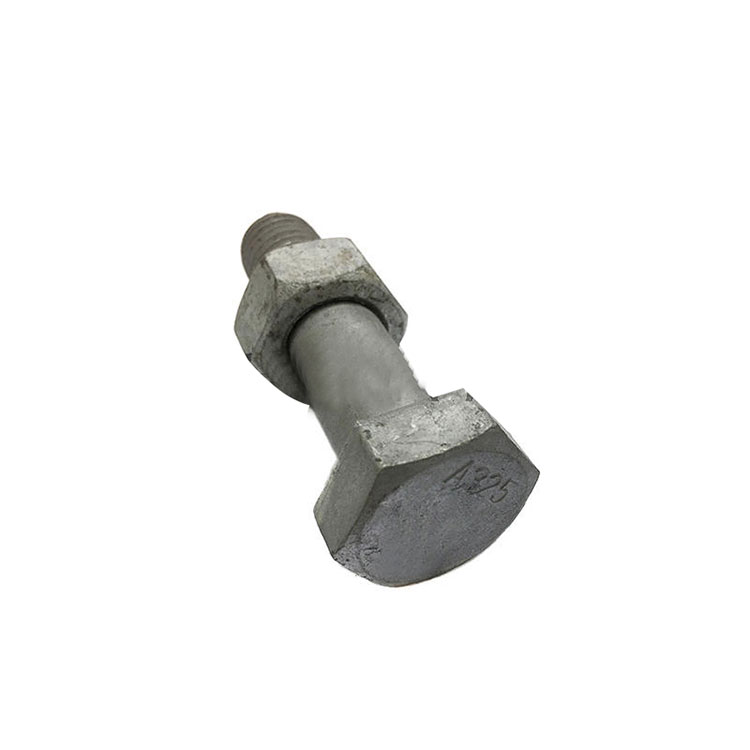

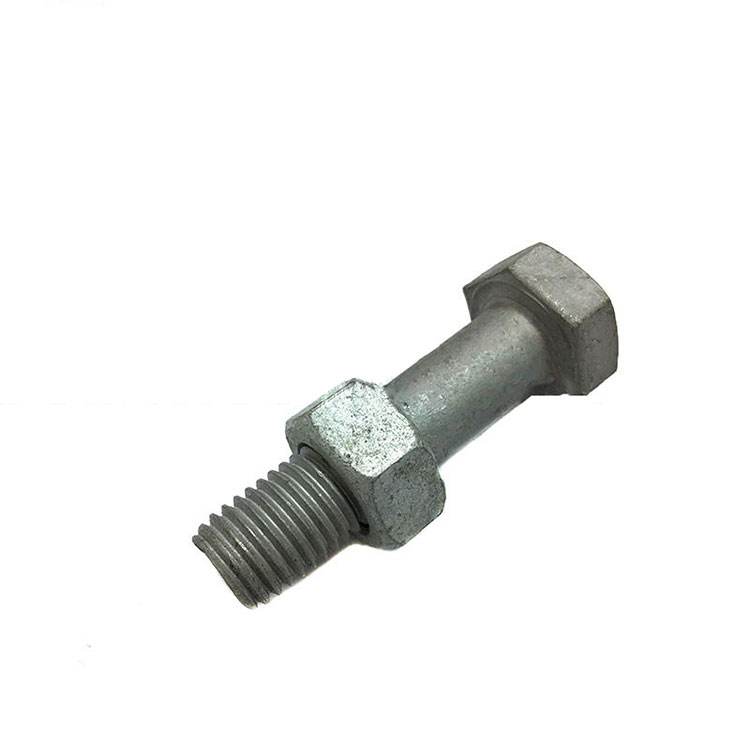

हेवी हेक्स बोल्टचे हेड असते जे मानक (फिनिश) हेक्स हेडपेक्षा मोठे असते. मानक हेवी हेक्स बोल्ट कमी ते मध्य कार्बन स्टीलचे बनलेले असतात. मोठे डोके एक मोठे बेअरिंग पृष्ठभाग देते जे मोठ्या क्षेत्रावर क्लॅम्पिंग लोडचे वितरण करते.
हेवी हेक्स स्ट्रक्चरल बोल्ट स्टील-टू-स्टील स्ट्रक्चरल कनेक्शनसाठी डिझाइन केलेले आहेत. परिणामी, ते सहसा खूप लहान असतात. A325 आणि A490 वैशिष्ट्ये अँकर बोल्टसह सामान्य अनुप्रयोगांसाठी नाहीत. या ऍप्लिकेशन्समध्ये, A325 साठी A449 आणि A490 साठी A354 ग्रेड BD च्या पर्यायांचा विचार केला पाहिजे.
हेवी हेक्स स्ट्रक्चरल बोल्ट स्टील-टू-स्टील स्ट्रक्चरल कनेक्शनसाठी डिझाइन केलेले आहेत. ASTM A325 आणि A490 स्पेसिफिकेशन्स 1/2" व्यास ते 1-1/2" व्यासापासून उच्च शक्तीचे हेवी हेक्स स्ट्रक्चरल बोल्ट कव्हर करतात. हे बोल्ट स्ट्रक्चरल कनेक्शनमध्ये वापरण्यासाठी आहेत आणि त्यामुळे थ्रेडची लांबी मानक हेक्स बोल्ट्सपेक्षा कमी आहे. A325 आणि A490 तपशील सामान्य अनुप्रयोगांसाठी हेतू नाहीत.
ASTM A490 स्पेसिफिकेशनमध्ये कमीत कमी 150 ksi टेन्साइलसह 1/2" व्यास ते 1-1/2" व्यासाचे क्वेन्च्ड आणि टेम्पर्ड, मिश्र धातुचे स्टील, हेवी हेक्स स्ट्रक्चरल बोल्ट समाविष्ट आहेत. A490 बोल्ट हे A325 हेक्स कॅप स्क्रू हेवी हेक्स स्ट्रक्चरल बोल्टच्या वापरात आणि परिमाणांमध्ये समान असतात परंतु ते मध्यम कार्बन स्टीलच्या ऐवजी मिश्र धातुच्या स्टीलपासून बनविलेले असतात, परिणामी उच्च शक्तीचे फास्टनर बनतात.
बोल्ट लांबी सहिष्णुता | ||||
नाममात्र लांबी, मध्ये. | नाममात्र आकार, मध्ये. | |||
1⁄2 | ५⁄८ | 3⁄4 ते 1 | 11⁄8 ते 11⁄2 | |
6 मध्ये. | -0.12 | -0.12 | -0.19 | -0.25 |
6 पेक्षा जास्त इंच. | -0.19 | -0.25 | -0.25 | -0.25 |
हेवी हेक्स बोल्ट - यांत्रिक गुणधर्म | |||
ग्रेड | आकार | तन्यता ksi मि | उत्पन्न ksi मि |
A325 | १/२" - १ | 120 | 92 |
१ १/८ - १ १/२ | 105 | 81 | |
A490 | १/२ - १ १/२ | 150 | 130 |
A193 B7 | 2 1/2 पर्यंत | 125 | 105 |
२ ५/८ - ४ | 115 | 95 |
बोल्ट व्यास | D | F | C | H | T | |||||
शरीराचा व्यास | फ्लॅट्सच्या पलीकडे रुंदी | कोपरा ओलांडून रुंदी | उंची | थ्रेडची लांबी | ||||||
कमाल | बेसिक | कमाल | मि | कमाल | मि | बेसिक | कमाल | मि | बेसिक | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | ५⁄१६ | 0.323 | 0.302 | 1 |
५⁄८ | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
३⁄४ | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | १५⁄३२ | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | १७⁄१६ | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | १५⁄८ | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | २५⁄३२ | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | १५⁄१६ | 0.974 | 0.902 | 2.25 |
