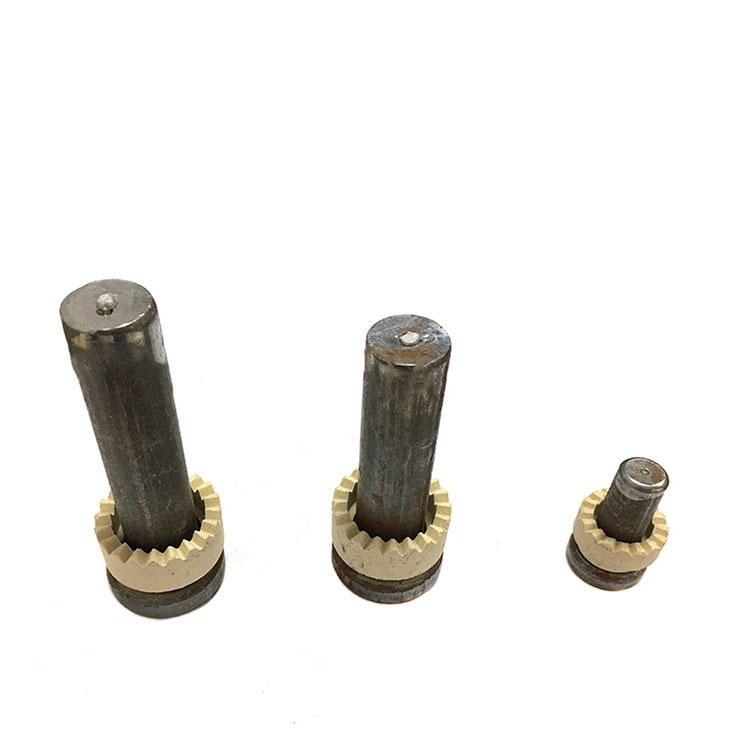

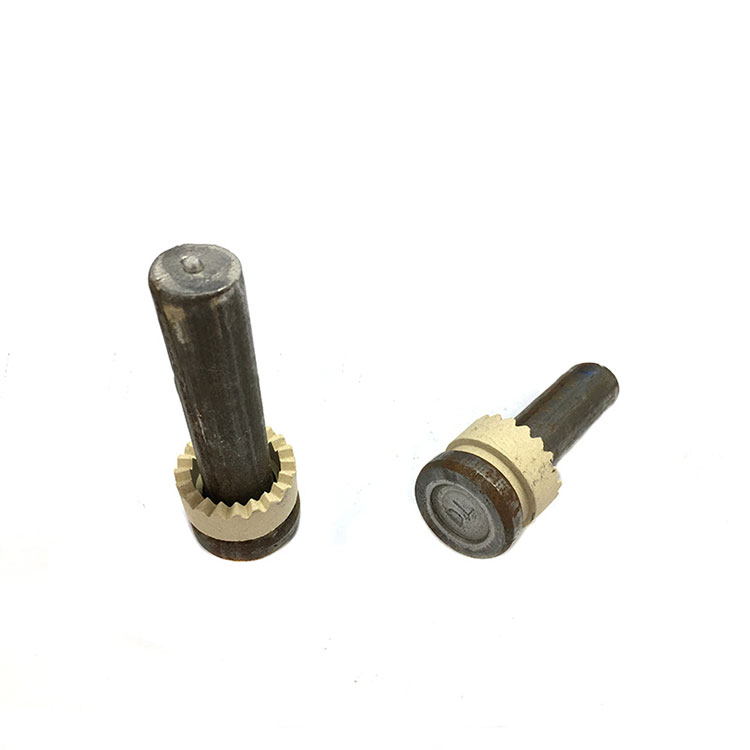

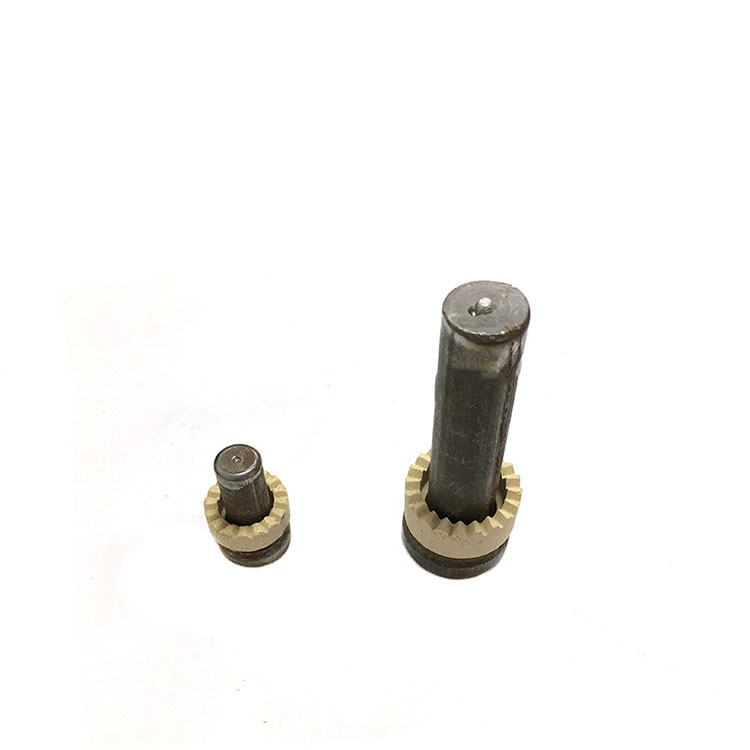

सिरेमिक फेरूलसह उच्च तन्य कातरणे कनेक्टर स्टड

कातरणे स्टड उच्च शक्ती कडकपणा कनेक्शन सह फास्टनर्स आहेत. शिअर स्टडला संक्षेपात दंडगोलाकार स्टड (आर्क स्टड वेल्डिंगसाठी चीज हेड स्टड) असे संक्षेप केले जाते. शिअर स्टडची वैशिष्ट्ये नाममात्र व्यास Ф10 ~ Ф25 मिमी आहेत, 40 ~ 300 मिमीच्या आधी वेल्डिंगची एकूण लांबी. निर्मात्याची ओळख चिन्ह बनविण्यासाठी नखेच्या डोक्याच्या शीर्षस्थानी ग्लिफ्स आहेत, वेल्डिंग नेलचा वापर खूप विस्तृत आहे.

शिअर कनेक्टर स्टड्स कॉंक्रिटच्या स्लॅबला स्टीलच्या बीमला बांधण्यासाठी आणि कंपोझिट बांधकामात कॉंक्रीट स्लॅब आणि स्टील बीममधील शिअर लोडिंगला विरोध करण्यासाठी डिझाइन केलेले आहेत. हे आम्हाला नेहमीच्या लोड ऐवजी 1000 kg/m2 पर्यंत लोड करण्यास सक्षम करते जे खूपच कमी आहे. प्रक्रिया वेळेची आणि त्यामुळे पैसे वाचवते तसेच त्याच्या साधेपणामुळे.

सिरॅमिक फेरूल (शिअर स्टड वेल्डिंग सिरेमिक रिंग) हे स्टील डेक वेल्डिंग किंवा स्टील बीम सिरेमिक फेरूल स्टड वेल्डिंग प्रकल्पाद्वारे लागू केलेल्या शीअर स्टड कनेक्टर वेल्डिंगसाठी आहे. सिरॅमिक फेरूल्स कॉर्डिएराइटचे बनलेले असतात आणि वितळल्याशिवाय किंवा तुटल्याशिवाय उष्णतेचा धक्का तसेच उच्च तापमानाचा सामना करण्यास सक्षम असतात.

कातरणे स्टड वेल्डिंगसाठी आवश्यक भाग आहे, खालील कार्यांसह डिझाइन केलेले:

◇ सिरेमिक फेरूल्समुळे शीअर स्टड्स वेल्डिंग कनेक्शन पॉईंट मेटल वॉटर तयार करणे सोपे होते, स्टील बीमसह शीअर कनेक्टर अधिक घट्ट आणि अधिक घट्ट जोडू द्या

◇ शिअर स्टड वेल्डिंगच्या कामात स्टड वेल्डर गन आणि वेल्डिंग गनचे घटक स्टड चक्स सारखे एकत्र केलेले नुकसान टाळा.

◇आर्क वेल्डिंग स्पॅटर आणि धुरामुळे कामगारांना होणारे नुकसान कमी करण्यासाठी

सिरॅमिक फेरूल्स ISO13918:2008 मानक म्हणून उच्च कडकपणा आणि उच्च तापमान प्रतिरोधक म्हणून तयार केले जातात, वेल्ड परिणामात लक्षणीय सुधारणा करू शकतात.

सिलेंडर हेड वेल्डिंग
बोल्ट परिमाण
d	नाममात्र	10	13	16	19	22	25
	मि	9.64	12.57	15.57	18.48	21.48	24.48
	MAX	10	13	16	19	22	25
dk	MAX	18.35	22.42	29.42	32.5	35.5	40.5
	मि	17.65	21.58	28.58	31.5	34.5	39.5
d1		13	17	21	23	29	31
h		2.5	3	4.5	6	6	7
k	MAX	7.45	8.45	8.45	10.45	10.45	12.55
	मि	6.55	7.55	7.55	9.55	9.55	11.45
r	मि	2	2	2	2	3	3
डब्ल्यूए		4	5	5	6	6	6

कातरणे स्टड कनेक्टरचे यांत्रिक गुणधर्म
